Механические крепления. Проектирование и установка фасадной теплоизоляции

02.10.2017

ОСНОВНЫЕ ПРИНЦИПЫ ПРИМЕНЕНИЯ КРЕПЕЖА В ТЕХНОЛОГИИ УТЕПЛЕНИЯ СТЕН

- Стабилизация приклеенных теплоизоляционных плит.
- противодействие ветровым силам и срезающим силам, влияющим на фасадные клея. Фасад здания подвергается постоянному влиянию отрывающих сил которые являются эффектом ветра, и срезающих сил образующихся под влиянием тяжести теплоизоляции. Однако это отрывающая сила ветра является самой частой причиной отрывания теплоизоляционных плит от стены. Постоянная работа этих сил создает также внутренние трещины в структуре клея, эффектом чего являются трещины на поверхности штукатурки.

- Максимальная нейтрализация ошибок при приготовлении поверхности под утепление перед приклеиванием плит.
Самые частые ошибки в приготовлении поверхности для утепления:
- нетщательная очистка поверхности стены от пыли, грязи, масла и т.п.
- оставлены старые, слущивающиеся краски и отпадающая штукатурка.
- отсутствие грунтовки на слабой поверхности или на сильно впитывающей основе.

- Нейтрализация эффектов ошибок в установке теплоизоляции.
Самыми частыми ошибками в установке теплоизоляционных плит являются:
- несоблюдение пропорции во время смешивания фасадного клея, нетщательная укладка слоя клея,
- несоблюдение режима технологии (время схватывания клея), несоблюдение рекомендуемой температуры окружающей среды при проведении утеплительных работ (чаще всего рекомендуется температуру +5 до +25 градусов Цельсия),
- проведение работ в неблагополучных атмосферных условиях (дождь, сильный ветер, сильное солнце, снег), - оставление незаконченных работ на зиму.

ПРАВИЛЬНАЯ УСТАНОВКА ТЕПЛОИЗОЛЯЦИИ НА ФАСАДАХ

Дюбеля с пластиковым или с металлическим гвоздем? Дюбель с пластиковым гвоздем предназначен исключительно для крепления легких теплоизоляционных материалов, например пенопласта. Дюбель со стальным гвоздем предназначен для крепления легких теплоизоляционных материалов, а также прежде всего тяжелых теплоизоляционных материалов, на пример минеральной ваты, стекловаты. В этом случае связано это с необходимостью использования крепления высокоустойчивого к силам отрывающим и срезающим, что можно достигнуть только с помощью стального оцинкованного гвоздя.

В связи с высокой теплопроводностью металла, эффектом применения дюбелей с металлическим стержнем является неблагоприятное явление так называемых термических мостиков. Явления этого можно полностью избежать, используя гвозди (и шурупы) с головками облитыми полиамидом с добавкой стекловаты. Потеря тепла через такой гвоздь является незначительной.
Дополнительно облитая головка оптимально предохраняет гвоздь (или шуруп) от коррозии.

Глубина анкеровки
В случае крепления теплоизоляции к стенам из полнотелых строительных материалов (бетон, полный кирпич) минимальная глубина анкеровки составляет 50 мм. В случае стены из пустотелых материалов (дырчатый кирпич, пустотелый кирпич, газобетонные блоки) глубина анкеровки дюбелей должна составлять 90 мм.

Минимальная длина дюбеля
При подборе дюбеля следует учитывать следующие факторы:
А - толщина теплоизоляционного материала.
В - толщина клеевого слоя под изоляционной плитой, учитывая старые слои и неровности.
С - глубина анкеровки.
Длина дюбеля = A + B + C
Глубина сверления = С + 1 см

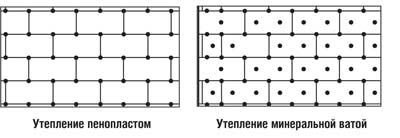

Количество и размещение дюбелей
Количество и размещение дюбелей являются одними из самых главных параметров определяющих длительное и безопасное пользование фасадом.
Лабораторные испытания показали что количество и размещение дюбелей должно зависеть от:
- веса теплоизоляционного материала вместе с сеткой, клеям и штукатуркой,
- материала, из которого изготовлена несущая конструкция (стена),
- высоты фасада,
- зоны воздействия отрывающих ветровых сил.

Крайние зоны

Зонами фасада, которые подвергаются особо сильному влиянию ветровых сил, являются крайние зоны. Крайняя зона составляет 1/8 ширины фасада, однако не меньше чем 1 м и не больше чем 2 м.

1 м < 1/8 ширины фасада < 2 м

В крайней зоне фасада количество дюбелей должна быть выше на минимум 20% и на максимум 50% чем в обычной зоне.
При особенно высоких фасадах следует детально определить количество и размещение дюбелей в согласовании с изготовителем системы утепления.

Рекомендации по установке

Механическое крепление теплоизоляционных плит должно проводится после их приклеивания к фасаду при соблюдении времени, указанного производителем клея (не раньше однако, чем 24 часа после приклеивания плит). Количество и размещение дюбелей должно быть указано в техническом проекте или призводителем системы утепления, при чем количество дюбелей не должно быть меньше чем 4 шт./м2. Отверстие под дюбель следует сверлить под прямым углом сквозь приклеенную плиту пенопласта или минеральной ваты, диаметром, соответствующим диаметру дюбеля, соблюдая погрешность +0,1 мм и -0,3 мм. При сверлении отверстия в бетоне следует применять ударную дрель. В материалах полупустых, как пористый бетон, дырчатый кирпич, газобетон, при сверлении отверстия нельзя использовать удар дрели. Перед
установкой дюбеля отверстие следует тщательно очистить (с помощью щетки, продувая или используя пылесос). Однако учитывая то что помимо очистки в отверстии остается часть выработки, оно должно быть длиннее дюбеля на 10-15 мм. В так подготовленные отверстия следует забить дюбеля, а затем в отверстие дюбеля забить гвоздь до момента когда поверхность головки дюбеля сравняется с поверхностью утеплителя. Установка дюбеля является одноразовой (нельзя повторно использовать дюбель после его забития в отверстие). Установка считается правильной, когда закрепленный дюбель невозможно продвигать в отверстии, а в случае применения шурупа - когда невозможным является дальнейшее его вкручивание.
