Кирпич: аттиковая стена своими руками

02.10.2017

Если вы до сих пор не определились с тем, одноэтажный или двухэтажный дома вам необходимо построить, то в качестве варианта можете рассмотреть дом с мансардой. При возведении такого дома вам понадобится построить мансардную аттиковую стену. Аттиковая или коленчатая стена мансарды надстраивается на венце перекрытия верхнего этажа над наружной стеной здания. Она необходима для того, чтобы увеличить чердачное помещение. При этом увеличивается не только высота мансарды, но и общая площадь. На аттиковую стену будет опираться кровельная конструкция. Необходимо сконструировать аттиковую стену таким образом, чтобы она переносила нагрузку с крыши на остальные стены дома и на перекрытие.

Для домов, которые возведены по стандартным технологиям, подойдет коленчатая стенка из того же материала, из которого возведены несущие конструкции. В таком случае стенку нужно укрепить железобетонными столбами и венцами. Если стенка возводится из дерева, то ее необходимо закрыть тонким слоем обшивки от воздействия влаги.

Специфика мансардного помещения и размеры подскажут проектировщику, какой высоту будет аттиковая стенка. Он также отталкивается от таких основных параметров, как конструкция крыши, угол наклона кровли, ширина дома. Если чердак представляет собой нежилое пространство, то высота аттиковой стенки составляет не более 70 см. Для жилой мансарды необходимо установить коленчатую стену высотой 80-110 см.

Можно сделать стену еще выше, все зависит от типа дома. Но обычно такая высота соответствует высоте подоконника. Мансардным окном после установки будет удобно пользоваться. Под стеной комфортно расположится кровать или рабочий стол. На расстоянии 50 см от стены высотой 140-150 см вы сможете ходить, не сгибаясь и не наклоняясь. Но из-за рамочной структуры простенков между окнами такая конструкция получается довольно сложной для исполнения. Оптимально доложить стену до уровня оконных перемычек, что составляет примерно 200-210 см от пола.

Кирпич: нюансы возведения коленчатой стенки

Нагрузка и размеры коленчатой стенки определяют специфику ее возведения. Для сооружения аттиковой стены без укрепления используем полнотелый кирпич. Он подойдет для возведения стены высотой около 70 см. Толщина кирпичной стены должна быть не менее чем размеры стены по высоте. Если дополнительную жесткость обеспечивают поперечные стены, кирпичная конструкция получается надежной и устойчивой.

Если вы решили довести высоту коленчатой стены до 80-110 см, то придется усилить конструкцию. Для этого можно применить железобетонные столбы, которые крепятся анкерами в перекрытия. Одновременно с этим столбики крепятся к фрагментам кирпичной кладки. Для заполнения образовавшихся пустот используем газобетонные или пустотелые керамические блоки.

Кладка некоторых участков стены и столбики из железобетона имеют разный уровень жесткости, поэтому могут возникнуть трещины. Для того чтобы избежать их появления, необходимо использовать соединительную арматуру. С обеих сторон стены арматура столбов должна войти в швы кирпичной кладки. Расположение данных элементов и их длина определяются обычно конструктором.

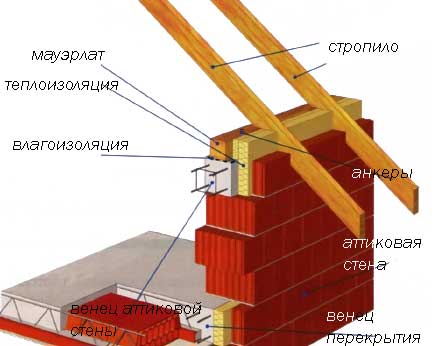

Если в нашем случае речь идет о кирпичных стенах с пустотами, заполненными газобетоном, то арматуру необходимо поместить в швы каждого последующего ряда. Особенно внимательно стоит отнестись к усилению конструкции в углах здания. В качестве минимального армирования выступает использование четырех продольных стержней, которые соединяются поперечными хомутами. Те стержни, которые оказались закрепленными анкерами в мауэрлаты, следует забетонировать в столбах. Длина таких стержней должна быть достаточной для того, чтобы стержни соединялись с арматурой венца перекрытия. При установке железобетонных столбиков в аттиковой стенке необходимо соблюдать шаг 2-3,5 метра. Каждая вторая-третья нога стропил должна оказаться рядом со столбиком. Сечение угловых столбиков должно напоминать букву Г.
Длина сторон такого столба должна быть не меньше толщины стены умноженной на два.

Не обязательно соединять столбики и стены с помощью стержней. Для соединения можно воспользоваться железобетонным венцом. Поперечное сечение такого венца может составлять минимум в 250 см2. Можно армировать венец, для этого используем два продольных стержня. Они соединяются S-образными хомутами. Венец заходит на 100 см на внутренние поперечные и на щипцовые стены. Угловой столбик при этом может не иметь Г-образного сечения.

Если вы ищете более простой вариант, то для вас подойдет способ с венцом и столбиками. Такой вариант будет оптимальным в том случае, если верхний обрез стен расположился между оконными перемычками и подоконниками. Венец должен завершать верхние края каждого участка стены. Железобетонные балки, которые располагаются под окнами, могут стать дополнительными элементами. Вместе с венцом и столбами они образуют раму, которая отличается высокой жесткостью. В таком случае размеры венца превышают размеры венца в стене со столбами до подоконника. Такой венец армируется четырьмя стержнями, а не двумя, поэтому отличается большей прочностью. Армирование балок, которые располагаются под окном, проходит так же, как и армирование венца на стене.

Если вы ищете более простой способ, то вашим вариантом станет установка железобетонного венца на стене из кирпича и всех связанных с нею конструкциях. При выборе высоты конструкции обращаем внимание на то, что венец должен расположиться над или под окном. На 100 см венец входит в поперечные стены, желательно провести его по периметру всего дома. Связываем 4 стержня, которые составляют арматурный каркас. Для этого применяем хомуты. Нахлест по длине, при соединении главных стержней, должен составить 50 см. в том месте, где арматура соединяется с поперечной стеной, отгибаем ее, вводим в перпендикулярную поверхность.
