Дренажные системы. Виды, материалы и способы укладки

16.07.2018

Основная задача дренажной системы - это отвод избыточной влаги с земельного участка, особенно возле зданий. Лишняя вода также опасна для растений, как и ее отсутствие во время засухи. После сильного дождя на почве образовываются лужи и застойные зоны, что может привести к загниванию газонов, заболеванию кустов и деревьев. Если же такие зоны образуются возле дома, тогда вода может вызвать появление грибка и плесени на стенах, особенно при наличии цокольных и подвальных помещений.

Помещения, которые находятся ниже уровня грунта, могут быть подтоплены. Может повести деревянные конструкции, например, оконные рамы и дверные коробки. Но самую большую опасность представляет понижение гигроскопичности строительных материалов. Со временем это приведет к разрушению фундамента и здания в целом.

Для предотвращения подобных проблем необходимо удалять лишнюю воду при помощи дренажных систем. Они имеют различную конструкцию и назначение.

Классификация дренажных систем

Дренажные системы можно разделить по различным признакам. Основным из них является назначение, по которому их делят на дренаж для защиты участка или зданий. В первом случае речь может идти о террасе, газоне, дорожном покрытии.

Такие же системы могут применять и в многоэтажном строительстве. К примеру, сейчас очень модно устраивать клумбы и газоны на крышах современных жилых комплексов. В этом случае дренаж необходим, чтобы отводить от них дождевую и талую воду.

Второй вариант - это защита зданий, а точнее, их фундамента. Такие системы имеют различные конструкции и могут быть смонтированы во время строительства или вокруг уже возведенного дома. Такой дренаж формирует своеобразный контур вокруг всего здания для удаления избыточной влаги.

По способу исполнения все виды дренажных конструкций могут быть поделены на системы с открытыми, засыпными и закрытыми каналами. Открытый канал - это траншея с проложенной в ней водоотводной трубой.

Это очень неудобно, т.к. у вас на участке постоянно будет открытая яма, которую придется регулярно чистить из-за намывания и осыпания грунта. Из-за этого перешли к засыпным каналам, в которых дренажную трубу покрывал слой битума или щебня. Такой канал надежно защищен от засыпания и засоряется гораздо медленнее.

В последнее время все чаще применяют закрытые каналы, в которых используют специальные трубы - дрены. Современная дренажная труба имеет многочисленные небольшие отверстия, через которые в нее попадает вода. Такой канал располагают под слоем грунта, а для защиты от песка используют специальные волокнистые фильтры.

Раньше такие трубы изготавливали из керамики или асбоцемента. Теперь применяют полимерные материалы. Необходимую жесткость и способность выдерживать высокие нагрузки конструкции получают за счет создания гофрированного корпуса, который равномерно распределяет нагрузку по всей длине канала.

Дренажная система для защиты участка

Для защиты вашего участка от дождевой и талой воды устанавливают поверхностный дренаж, который также называют ливневкой. Такую конструкцию можно применять для приусадебных участков, открытых террас, дорожных покрытий, зеленых зон отдыха и т.д. Вся собранная вода удаляется в ливневую канализацию или просто выводится за пределы защищенного участка.

Такая система может быть выполнена из нескольких точечных элементов. Каждый из них охватывает небольшую площадь. Наибольшей эффективности можно достичь за счет сочетания данных элементов в организации одной дренажной системы.

Точечный водоотвод - это локальный вид дренажа, который рекомендуется устанавливать в определенных зонах, характерных наличием больших объемов воды. Например, такой водоотвод должен быть вблизи водостока, поливочного крана и в других местах, где воду необходимо удалять с большой скоростью.

Для этого монтируют пластмассовый или металлический дождеприемник с небольшой емкостью. Он соединяется с ливневой канализацией. Такой дождеприемник можно просто установить на земле или частично погрузить в грунт. Все зависит от назначения и устройства системы водоотвода.

Линейный водоотвод обеспечивает комплексную защиту участка и представляет собой сложную систему из каналов, водостоков, пескоуловителей и других элементов для удаления дождевой и талой воды. Конструкция в каждом отдельном случае определяется, исходя из площади участка, вида грунта, ландшафта, назначения и других факторов.

Каждый конструктивный элемент имеет свою задачу. Например, водостоки собирают воду, желоба обеспечивают ее транспортировку, а пескоуловители защищают систему от засорения. Собранная вода отводится с участка через ливневую канализацию.

Дренаж вокруг дома

Дренажная система возле дома обеспечивает нормальный микроклимат внутри помещения, защищая его от грибка и плесени. Обеспечивает сохранность фундамента и препятствует возможному подтоплению цокольных и подвальных помещений. Есть два основных вида таких дренажных систем: пристенные и пластовые.

Первая система используется в том случае, когда грунтовые воды залегают на небольшой глубине. То есть основание здания расположено на водоупорном слое.

Такой вид дренажа собирает и удаляет воду, которая подходит непосредственно к фундаменту, тем самым ограничивая уровень ее поднятия. Для этого специальная дренажная труба, защищенная фильтрующей отсыпкой, располагается по периметру всего здания. При этом ее проводят на расстоянии порядка 70 см от стены. Глубина залегания должна превышать уровень подошвы дома.

Пластовая дренажная система располагается по всей площади здания и образует своеобразную подушку или постель, которая расположена над водоносным грунтом. Такой дренаж гарантирует защиту всех подземных частей здания от подтопления грунтовыми водами или увлажнения капиллярной влагой.

В обоих случаях монтаж таких конструкций необходимо проводить непосредственно на стадии строительства здания и заранее предусмотреть данные работы при составлении проекта. В идеальном случае надо соединить обе системы в комбинированную. В таком случае пластовый дренаж обеспечит защиту пола от грунтовых вод, а пристенный удалит поверхностные осадки от стен и фундамента.

Если вы хотите использовать только один вид дренажа, тогда необходимо провести гидрогеологическое исследование, чтобы определить тип грунта, глубину залегания грунтовых вод, оценить количество выпадающих осадков и т.д. На основе полученных данных специалисты могут сделать вывод, какой вид дренажа будет наиболее эффективным в вашем случае.

Если дом уже построен, а дренажная система отсутствует, следует применять траншейную конструкцию. В этом случае дренажная труба располагается по периметру здания на расстоянии 1,5-3 м от стен. В зависимости от глубины фундамента, типа грунта и уровня залегания грунтовых вод определяют оптимальную глубину расположения дренажной системы.

Надежность конструкции можно повысить за счет формирования нескольких дренажных колец на разных глубинах.

Устройство траншейного дренажа

Такой тип дренажа может быть совершенным и несовершенным. Речь идет не о качестве работы, а о глубине залегания труб. При устройстве конструкции совершенного типа трубчатый дренаж доходит до водоупорного слоя.

При несовершенной трубы залегают только в водоносном слое грунта. Как и в случае с пристенным и пластовым дренажом, определить, какая конструкция будет наиболее эффективна в каждом конкретном случае, можно только после проведения специального исследования грунта и грунтовых вод.

Работу по устройству траншейному дренажу начинают с оценки типа грунта, глубины промерзания, размеров фундамента и ряда других факторов. Главный параметр - это глубина укладки труб, которая не может быть меньше 80 см. Стоит учесть, что их необходимо укладывать под определенным уклоном, иначе система просто не будет функционировать.

Траншеи выкапывают с расчетом минимального уклона 2 и 3 мм - для глинистого и песчаного грунта соответственно, на каждый погонный метр. Специалисты рекомендуют независимо от типа грунта делать уклон порядка 5-10 мм на один погонный метр трубы.

После того как траншея готова, ее дно надо выровнять (с учетом уклона), а стенки укрепить. Затем дренажная труба укладывается на дно траншеи согласно проекту. В качестве соединительных элементов применяют муфты, тройники, отводки и другие детали. Сверху на дрену насыпают слой щебня или гравия.

Фракция засыпки не должна превышать 16 мм. Толщина слоя засыпки обычно находится в пределах от 10 до 30 см. Это определяется в зависимости от глубины траншеи и водопроницаемости грунта. Важно во время засыпки не повредить трубы. Особо внимательным нужно быть в местах стыков и поворотов.

Затем засыпку покрывают слоем геотекстиля (фильтрующее полотно) и сверху насыпают слой мелкого песка, фракция 0,5-1 мм. Песок обеспечит хорошую водопроницаемость, а геотекстиль и щебень защитят трубы от засорения. Сверху траншею закрывают ранее вынутой землей. Для улучшения эффективности работы системы можно полностью заполнить траншею грунтом с высокой водопроницаемостью.

Особенности полимерных труб

Для современных дренажных систем применяют трубы из полимерных металлов. Чаще всего используют полиэтилен низкого или высокого давления, поливинилхлорид и полипропилен. В зависимости от использованного материала готовые изделия имеют свои сильные и слабые стороны.

Например, трубы из поливинилхлорида имеют хорошую эластичность, но низкую жесткость, поэтому их нельзя применять на глубинах более 3 м. Полиэтиленовые трубы имеют гофрированную внешнюю поверхность и гладкую внутреннюю. Это позволяет применять их в системах, где в воде находятся взвеси. Такие трубы имеют двухслойную конструкцию, что позволяет увеличить глубину прокладывания дренажа.

Наибольшей жесткостью отличаются трубы специального назначения, которые могут быть установлены на глубине порядка 10 метров. Такой дрен делают многослойным и устанавливают под автомобильными дорогами, стоянками автотранспорта, фундаментом высотных зданий и т.п.

Все полимерные дренажные трубы изготавливают диаметром от 50 до 200 мм. Наиболее популярные типоразмеры - 80, 91, 113 и 145 мм. Чтобы снизить вероятность загрязнения песком или почвой, некоторые трубы имеют оболочку из фильтрующего материала.

Чаще всего применяют геотекситль или натуральное кокосовое волокно. Геотекстиль подходит для песчаных, супесчаных и торфяных почв. А трубы с фильтром из кокосового волокна используют в суглинистых и глинистых почвах.

Срок эксплуатации стандартной полимерной трубы для дренажной системы равен 50 годам. Готовые изделия упаковывают в бухты. Длина трубы составляет 50 или 100 м. Важно отметить тот факт, что бухта 50-метровой трубы весит всего 25 кг. Низкий вес заметно упрощает транспортировку и монтаж. В комплект входят фасонные изделия для стыковочных соединений.

Конструкция дренажного колодца

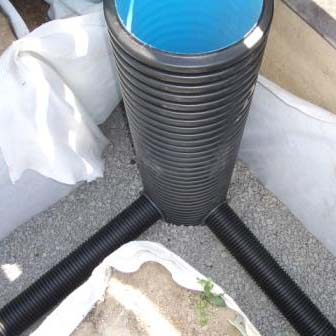

Из дренажной трубы вода попадает в колодец, из которого ее можно вывести за пределы участка, отфильтровать и перенаправить в искусственный водоем или использовать для полива. Изначально колодцы устраивали при помощи бетонных колец. Приходилось выполнять сложные земельные работы. Для установки колец необходима спецтехника.

На данный момент от бетонных конструкций решено отказаться. Их заменили вместительные канистры из поливинилхлорида. Наиболее распространенный типоразмер имеет диаметр 315 мм и высоту до 3 м. Такую емкость можно установить вручную. Она требует траншею гораздо меньшего размера.

Наверху канистры установлен люк, который герметично закрывает колодец. Соединение с дренажной системой и водоотводом осуществляется через стыковочные узлы. Срок службы такой канистры составляет порядка 50 лет. Сверху ее можно замаскировать газонными украшениями, скамейкой или высадить газон.

Заключение

Установка дренажной системы может быть выполнена самостоятельно. Для этого не нужно иметь специальные навыки или технику. Единственное, чего нельзя сделать самостоятельно, - это определить оптимальный тип дренажа и подготовить проект его укладки. Эту часть работы лучше доверить специалистам.

Обратите внимание, что установка дренажа обойдется дешевле при его укладке во время строительства. Установка системы вокруг уже возведенного здания усложнит геодезические исследования и увеличит объем земельных работ.
